Défenses en caoutchouc avec panneaux de défense

Un panneau de défense est un cadre principalement en acier, fixé à l'avant d'une défense en caoutchouc pour réduire la pression moyenne sur la coque. Une défense en caoutchouc avec panneau présente l'inconvénient d'une conception complexe en raison du nombre accru de pièces du système comme le panneau, les patins et les chaînes ; toutefois, elle offre également plusieurs avantages, énumérés ci-dessous. Avec l'augmentation de la taille des navires, plusieurs grandes défenses ont été équipées de panneaux de défense.

(1) La pression moyenne sur la coque peut être ajustée.

(2) Le caoutchouc n'est pas en contact direct avec la coque du navire.

(3) Le système présente des performances satisfaisantes, même en cas de contact partiel avec des saillies sur la coque.

(4) Il est possible d'ajuster la longueur du panneau et le nombre de défenses par panneau.

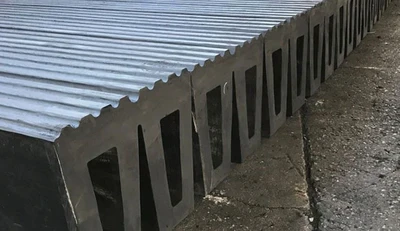

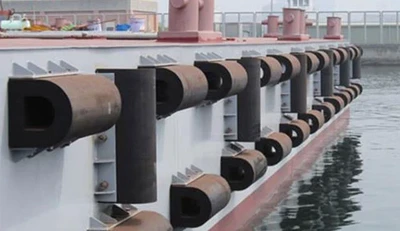

La forme desmarine rubber fendersvarie selon lerubber fender manufacturer. Plusieurs exemples sont présentés dans les images suivantes.

Il n'existe pas de critères spécifiques quant à l'installation de panneaux sur les défenses en caoutchouc. Les panneaux sont souvent installés s'il existe une limite admissible pour la pression sur la coque. Les considérations relatives à la pression sur la coque sont décrites. Même en l'absence de restriction sur la pression de coque, un panneau de défense peut être nécessaire lorsqu'une grande surface de contact est requise, par exemple dans le cas des défenses pour les ferries.
